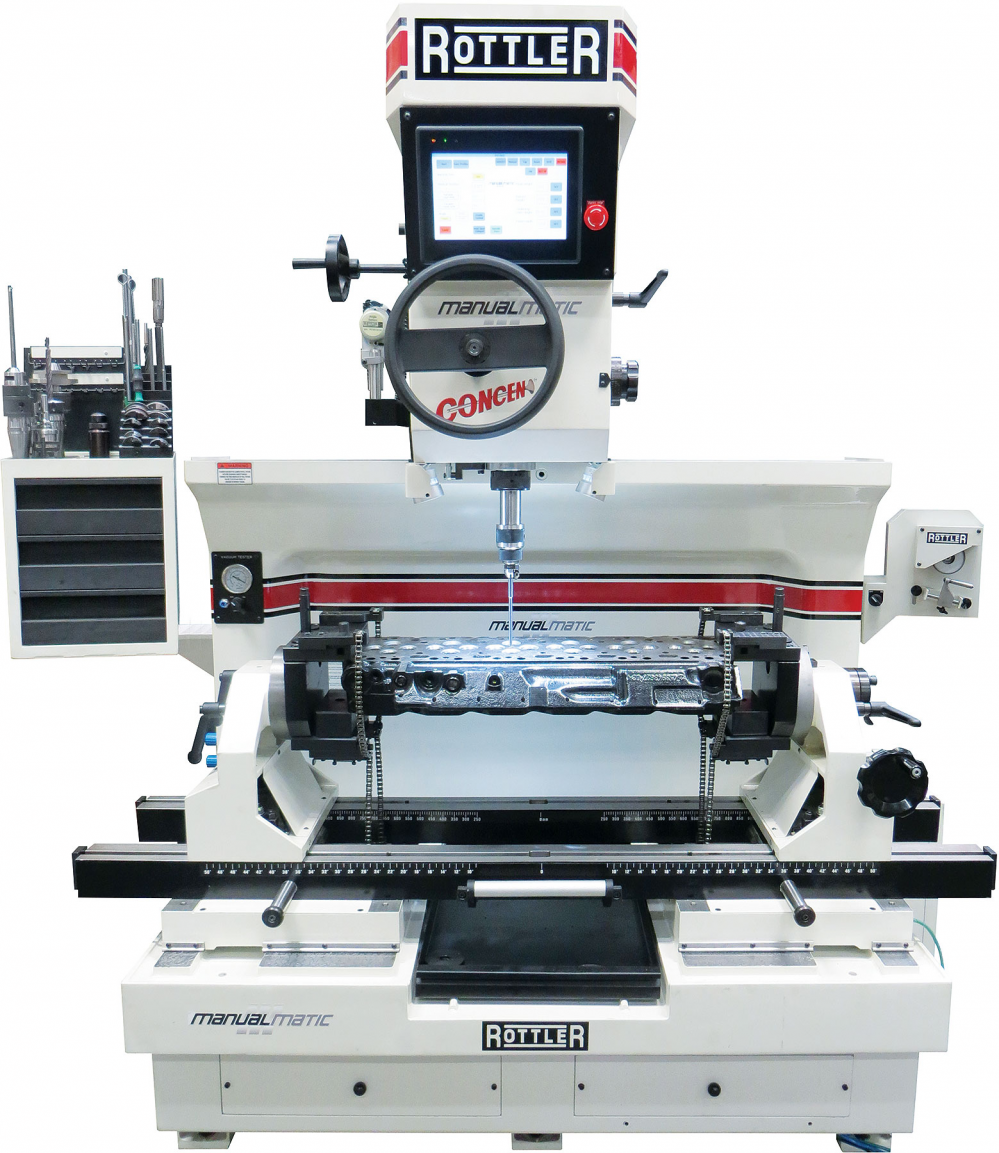

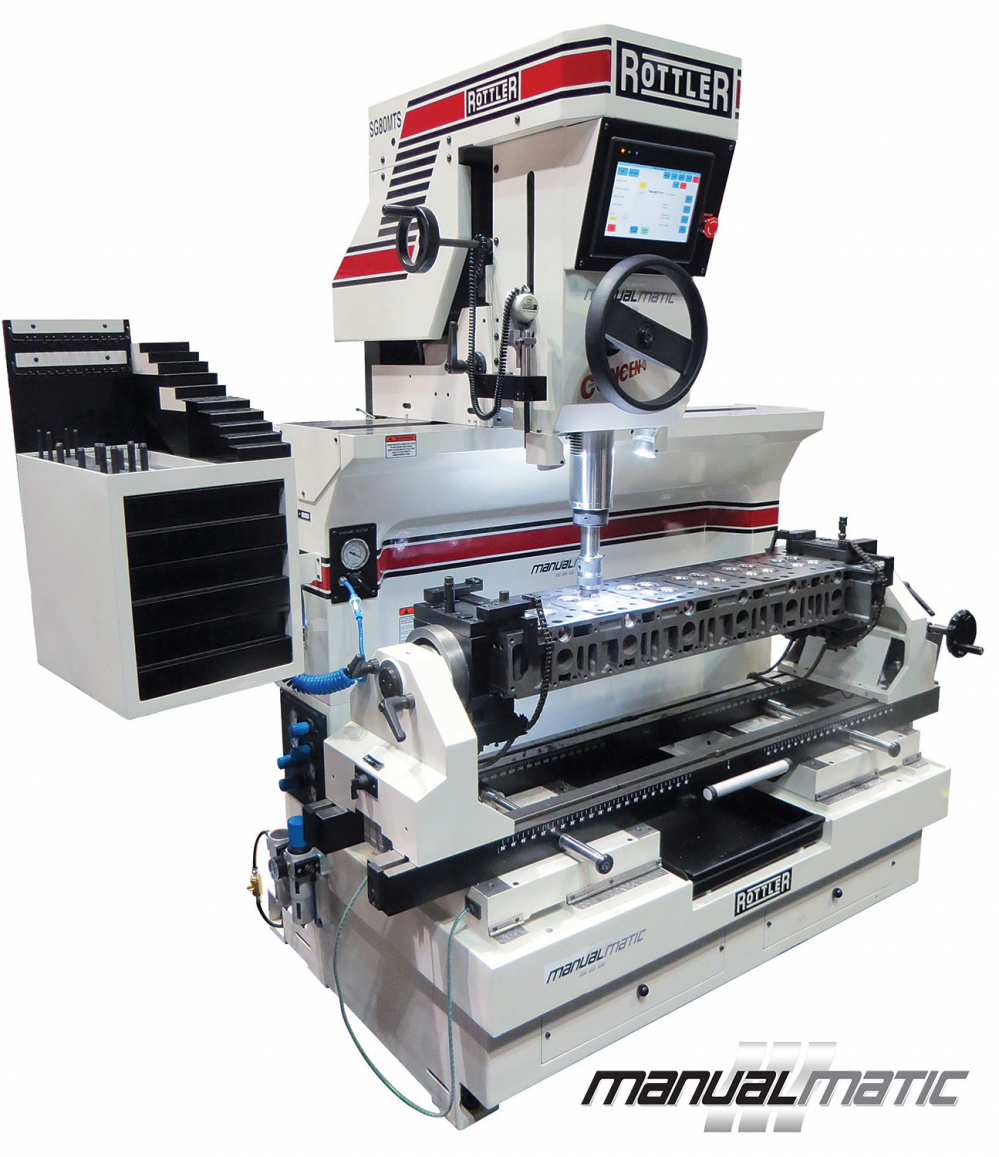

Станок Rottler SG80MTS создан специально для механических цехов, занимающихся восстановлением головок блока цилиндров различного размера, включая головки для двигателей большой мощности. Головки блока цилиндров для двигателей большой мощности существуют в различных размерах и конфигурациях - от моноблочных головок на 24 клапана до огромных одноцилиндровых головок, используемых в двигателях в горнодобывающей, газовой промышленности и на морских судах. Мы применили свои испытанные технологии обработки блоков цилиндров для создания станка, рассчитанного на тяжелый режим эксплуатации и позволяющего производить множество операций по обработке головок блока цилиндров.

Специалисты Rottler уверены в том, что головки блока цилиндров большого размера могут подвергаться обработке с врезной подачей с зафиксированным инструментом для экономии времени и средств. Разрабатывая данный станок, мы учли, что обработка с врезной подачей требует от станка большой прочности, при этом применили конструктивные особенности Rottler, например, оригинальный дизайн шпинделя.

В течение десятилетий шпиндели Rottler прекрасно зарекомендовали себя, доказав, что наши станки могут использоваться для обработки расточенных отверстий в больших блоках цилиндров с отличным результатом. Мы использовали конструкцию шпинделя в SG80MTS и констатируем превосходное качество обработки с врезной подачей и поверхностной обработки седел клапанов большого размера.

Станок может работать в двух режимах:

Ручной. Расположение кнопок на сенсорной панели у него такие же, как и на предыдущих станках серии SG без дополнительного внешнего набора. Вертикальное положение шпинделя отражается на сенсорном экране. Шпиндель необходимо  опустить вниз до тех пор, пока резец не коснется седла клапана, дотронуться на экране до кнопки «ноль», тем самым установив нулевую позицию. После этого цифровой экран будет точно отображать положение шпинделя в любой момент времени. Легко осуществляется переход от низкой к высокой/финишной скорости – для этого предусмотрены две отдельные кнопки  Педаль для зажима и перемещения рабочей головки была устранена,  в настоящее время этими функциями управляют при помощи сенсорного экрана для ручного режима и автоматически для полуавтоматического.

Полуавтоматический. MANUALMATIC – новый бренд для полуавтоматического режима станков, позволяющего увеличить производительность на 30-50%. Во время обработки седла клапана оператору не нужно нажимать кнопки или переключатели, он просто поворачивает колесо подачи шпинделя вверх или вниз, а система контроля сама осуществляет все рабочие функции, такие как перемещение головки и ее зажим, управление центрированием в направляющей втулке клапана, включение и выключение вращения шпинделя. Когда достигается необходимая глубина проточки седла клапана, автоматически осуществляется переход к высокой/финишной скорости шпинделя для достижения необходимой итоговой глубины поверхности каждого седла клапана.

• Испытанная временем конструкция шпинделя Rottler - система с самофиксирующейся стопорной прецизионной гайкой шпинделя большого диаметра с конус ом R40 позволяет осуществлять замену инструмента быстро и просто. Крепление инструмента не ослабевает, для его замены не требуются специальные приспособления. Эксклюзивный инструментарий Rottler для тяжелых режимов эксплуатации также гарантирует точную соосную обработку седел клапанов большого размера. Цельные твердосплавные центрирующие устройства обеспечивают максимальную надежность и точность в течение многих лет эксплуатации.
• Технология сенсорной визуализации - модель  оснащена сенсорным экраном, позволяющим оператору в диалоговом режиме программировать станок, задавая скорость вращения шпинделя и скорость подачи. Данная технология позволяет избежать вибрации при обработке седел клапанов большой жесткости путем предотвращения ошибки со стороны оператора. См. раздел "Управление" для более подробной информации.
• UNIPILOT - твердосплавное устройство UNIPILOT действует как подвижное центрирующее устройство. Подвижное устройство передвигается вместе со шпинделем, движущимся от одной направляющей втулки клапана к другой, в то же время имеется конструкция с неподвижным центрирующим устройством, обеспечивающая превосходное центрирование. Более подробная информация в брошюре.
• Поворотное устройство на 360 градусов - в стандартной комплектацииRottlerSG80A используется механизм, обеспечивающий поворот заготовки на 360 градусов. Поворотное устройство позволяет зажимать головки блоков цилиндров на 24 клапана и поворачивать их на 360 градусов. Зажимное устройство рассчитано на тяжелый режим эксплуатации, система тонкой регулировки гарантирует быстрое и точное позиционирование.
• Рабочий стол с возможностью передвижения на пневматическом ходу и с пневмозажимом - рабочий стол станка SG80A оснащен двумя направляющими длиной 68" (1730 мм) с пневмоприводом и пневмозажимом. Т-образные направляющие большой длины позволяют устанавливать различные приспособления и производить широкий спектр необходимых операций. Рабочий стол и все приспособления легко приводятся в нужное положение при помощи пневматического привода и надежно фиксируются посредством пневмозажима, что позволяет производить обработку головки блока цилиндров с четырьмя клапанами без переналадки. Нажмите ногой на педаль для того, чтобы привести стол в движение, затем остановите его в нужном положении и начинайте обработку.

• Система MANUALMATIC, управление при помощи сенсорного экрана, позволяет обрабатывать последовательно все седла на оди наковую глубину.
• Рабочая головка на воздушной подушке обеспечивает точное центрирование пилота. Перемещение головки по двум осям соответственно на 2.5" (678 мм) и 42" 1067 мм.
• Массивный закаленный шпиндель диаметром 3.75" (94 мм).
• Вертикальное перемещение шпинделя при помощи электронного маховика.
• Шпиндель для тяжелых режимов эксплуатации диаметром 3,75" (95 мм) с внутренними прецизионными радиально-упорными подшипниками и регулируемыми внешними подшипниками
• Вращение шпинделя обеспечивает двигатель переменного тока мощностью 4 кВт, с регулируемыми оборотами до 500 об./мин.
• Цифровой электронный уровень для быстрой и точной установки твердосплавного пилота, а также крепление для уровня
• Наклон шпиндельной головки - 10 градусов влево и вправо
• Система Rottler с автоматической затяжкой и быстросъемным шпинделем со стопорной гайкой позволяет легко и быстро снимать и устанавливать инструменты шпиндельной системы
• Поворотное устройство на 360 градусов с защитными цепями для головок блока цилиндров большого размера
• Поперечный суппорт стола управляется ножной педалью с пневмоприводом, легко устанавливается в нужное положение - полный ход 7,5" (190 мм)

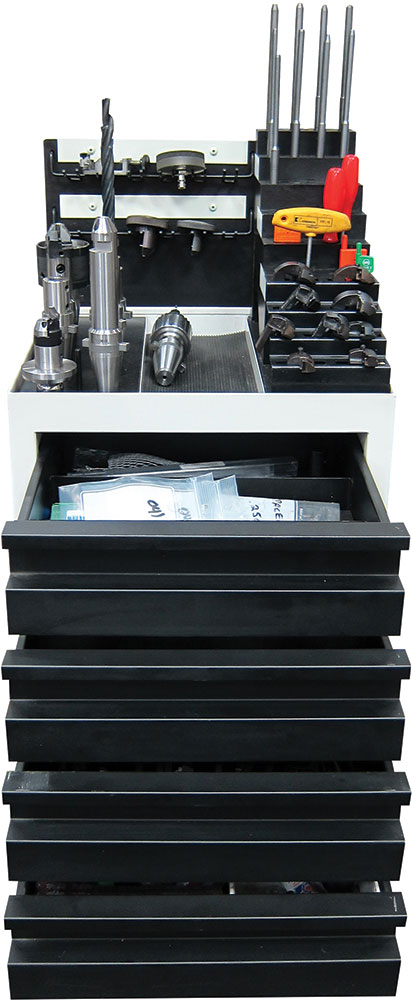

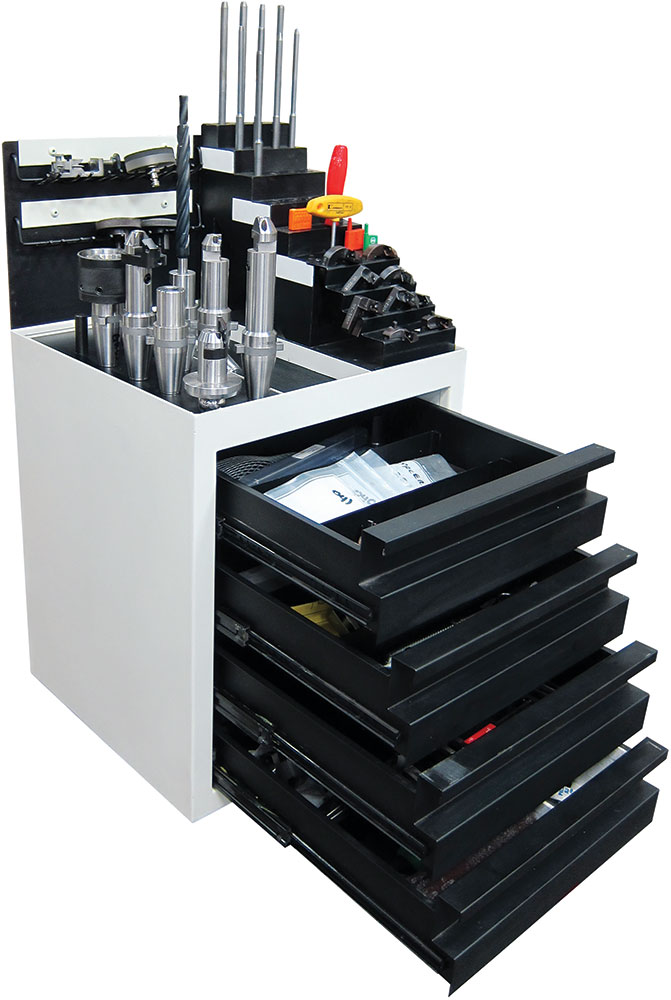

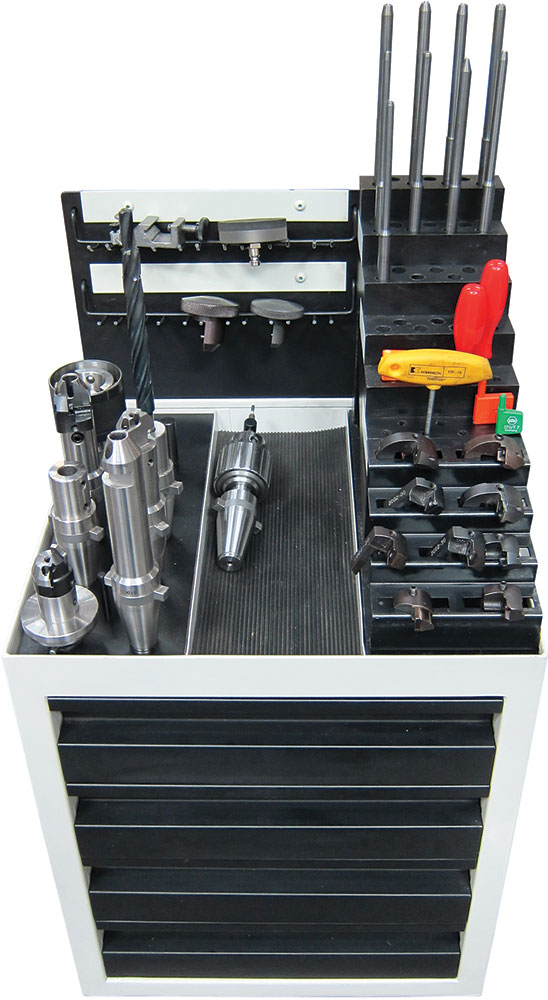

• Шкаф для хранения инструментов на кронштейне
• Центральная полка вынимается для удаления стружки
• Встроенный вакуумный тестер, включающий шланг, держатель, фильтр и комплект фланцев.
• Две рабочие галогеновые лампы.
• Код краски RAL9002 (бело-серый).
• Требования к электропитанию – однофазное  208-240, 30A, 50/60Hz.
• Транспортный вес 2273 кг.
• Транспортные размеры 1372 X 2057 X 2286 мм.
