Станок может иметь два вида управления:

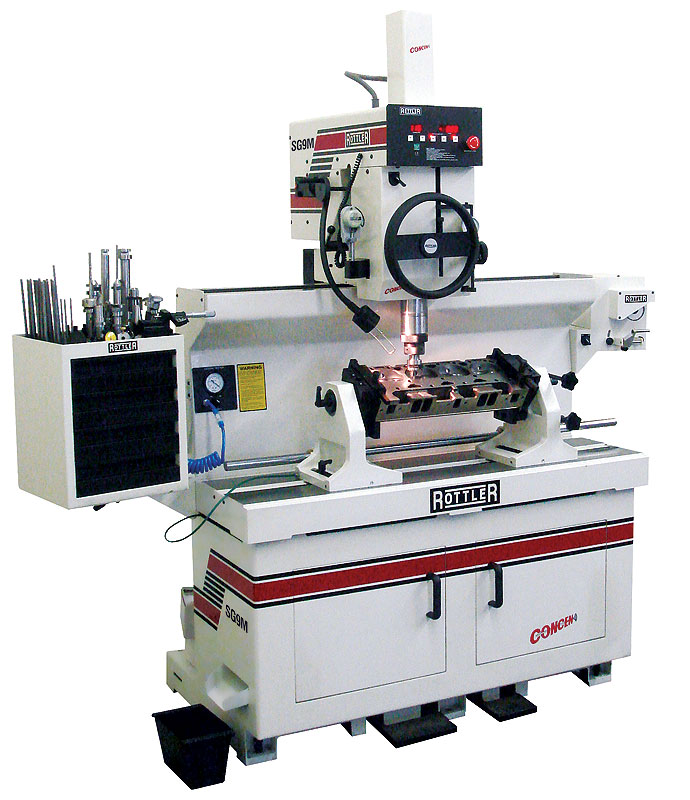

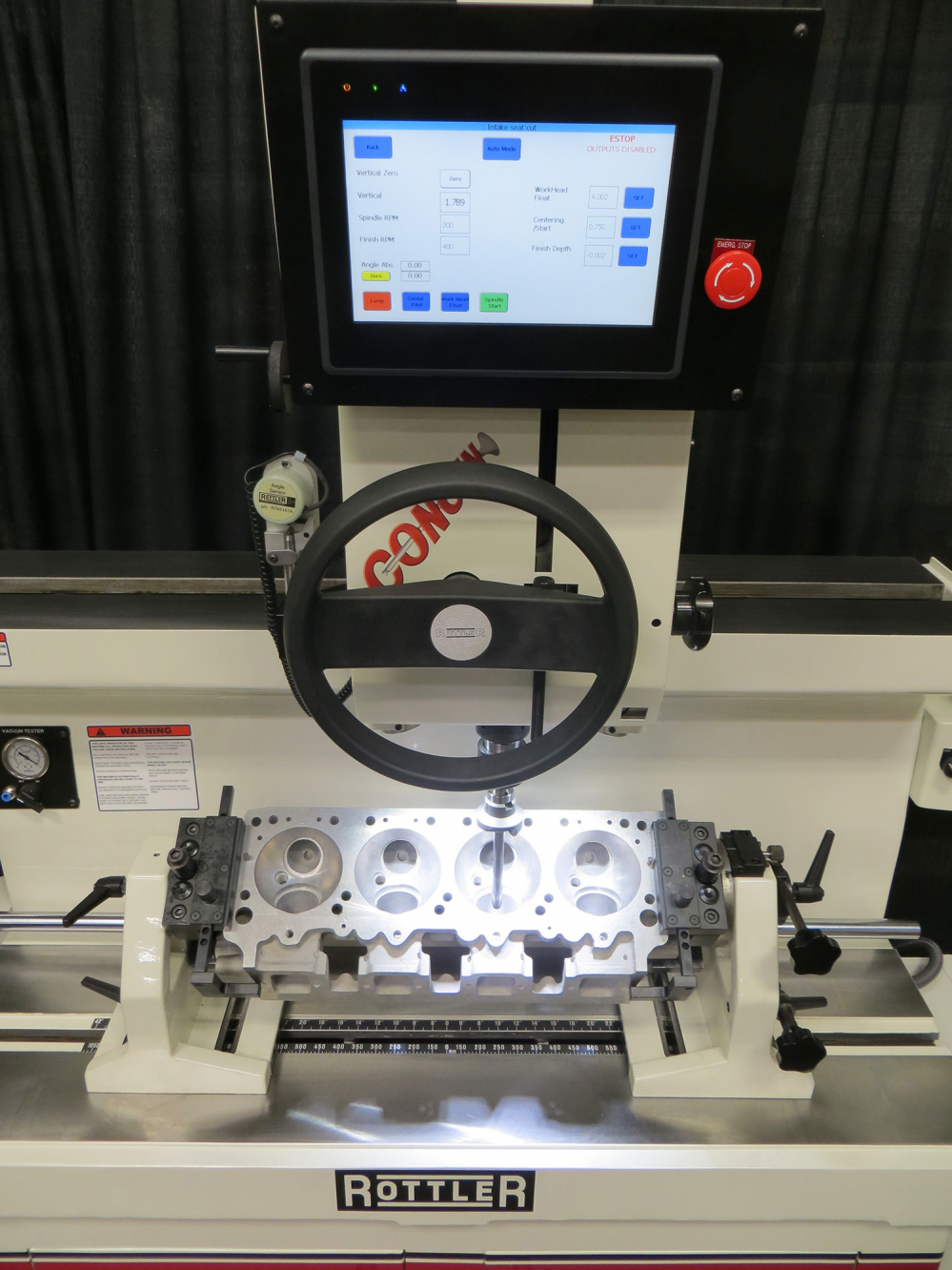

Ручной. Расположение кнопок на сенсорной панели у него такие же, как и на предыдущих станках серии SG без дополнительного внешнего набора. Вертикальное положение шпинделя отражается на сенсорном экране. Шпиндель необходимо  опустить вниз до тех пор, пока резец не коснется седла клапана, дотронуться на экране до кнопки «ноль», тем самым установив нулевую позицию. После этого цифровой экран будет точно отображать положение шпинделя в любой момент времени. Легко осуществляется переход от низкой к высокой/финишной скорости – для этого предусмотрены две отдельные кнопки  Педаль для зажима и перемещения рабочей головки была устранена,  в настоящее время этими функциями управляют при помощи сенсорного экрана для ручного режима и автоматически для полуавтоматического.

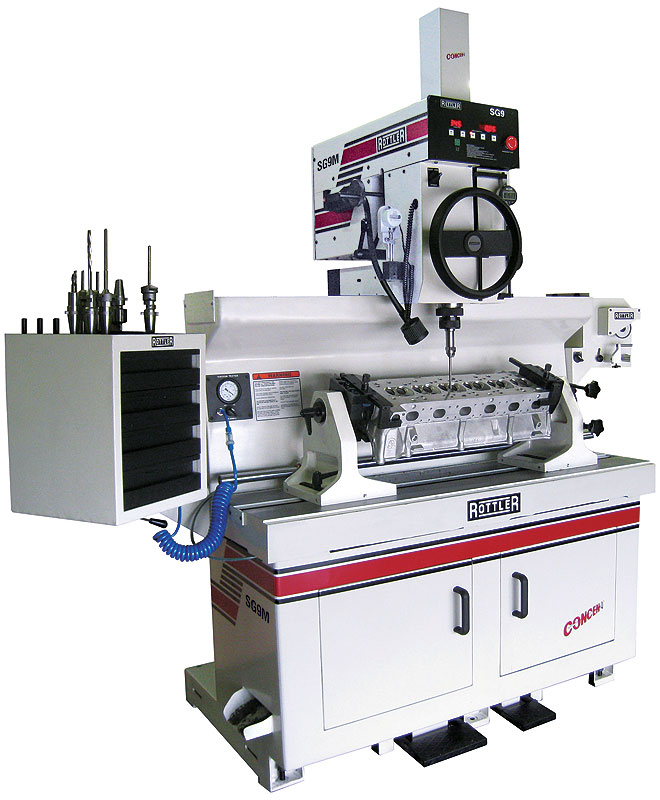

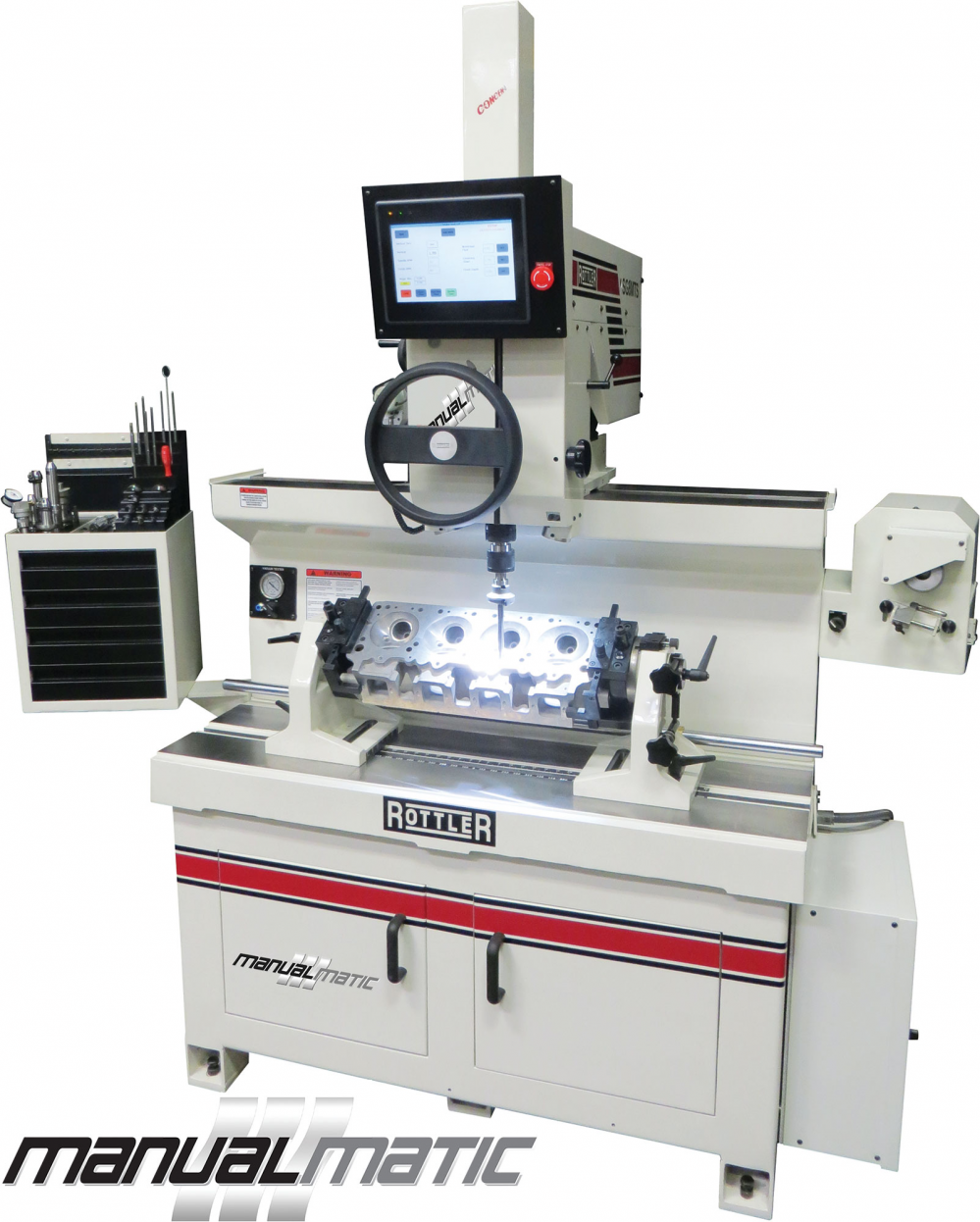

Полуавтоматический. MANUALMATIC – новый бренд для полуавтоматического режима станков, позволяющего увеличить производительность на 30-50%. Во время обработки седла клапана оператору не нужно нажимать кнопки или переключатели, он просто поворачивает колесо подачи шпинделя вверх или вниз, а система контроля сама осуществляет все рабочие функции, такие как перемещение головки и ее зажим, управление центрированием в направляющей втулке клапана, включение и выключение вращения шпинделя. Когда достигается необходимая глубина проточки седла клапана, автоматически осуществляется переход к высокой/финишной скорости шпинделя для достижения необходимой итоговой глубины поверхности каждого седла клапана.

 Шпиндель станка ROTTLER  SG9MTS  установлен на сфере, что позволяет системе UNIPILOT автоматически центрировать оси шпинделя и направляющей клапана еще когда рабочая головка находится над обрабатываемой поверхностью. При подходе головки к поверхности она останавливается, срабатывает пневмозажим, система UNIPILOT и направляющая втулка клапана остаются соосными во время фрезеровки  седла клапана.

• Шпиндельная система ACTIVE  – сферическая автоматическая пневмосистема, встроенная в шпиндель  предназначена для быстрого определения положения инструмента внутри направляющей клапана и точной его центровки (патент заявлен).

·        Подача головки до точки входа осуществляется при помощи ножной педали.

·        Сверхпрочный усиленный шпиндель диаметром 3,150" (80 мм), с ручным маховиком вертикального хода - 8" (200 мм).

·        Система ROTTLER  обеспечивает автоматическую затяжку и блокировку гайки шпинделя, которая дает возможность оператору одной рукой  осуществлять смену инструмента – крепление никогда не ослабевает!

 Обеспечивает лучшую концентричность.

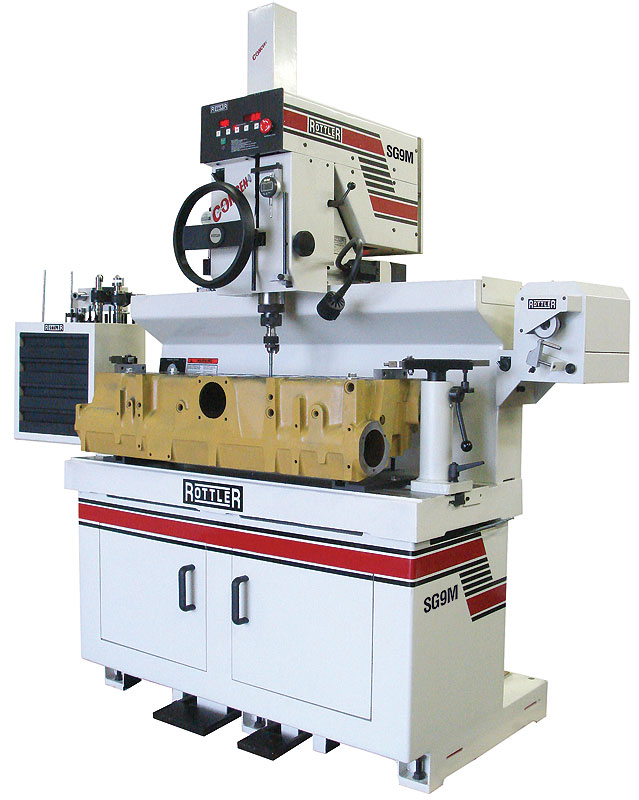

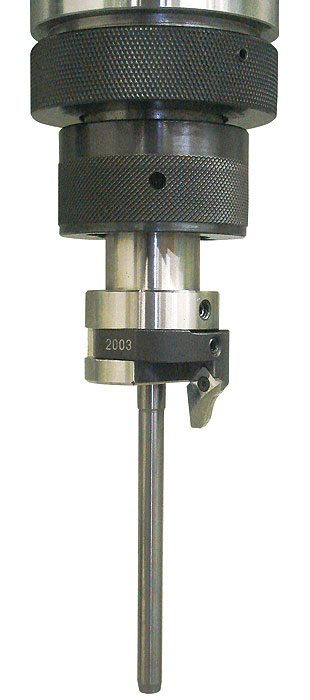

Карбидные скоростные резцы ROTTLER  UNIPILOT изготавливаются с прецизионной точностью 2 микрона.

Среди всех аналогичных станков на рынке, именно у SG9 сочетание легкого веса и возможности плавающей головки дают возможность идеально центрировать направляющую клапана и наилучшую соосность 0,0005" на 1 дюйм диаметра клапана  (0,01 мм на 25 мм диаметра).

Для более подробной информации: См. брошюру, посвященную модели SG9MTS, или позвоните по телефону: +1 (253) 872-7050

• Фрезеровка седел под различным углом - к прецизионным станкам Rottler с ЧПУ предлагаются мелкозернистые твердосплавные режущие инструменты различных конфигураций. В наличии одноугловые, мультиугловые, закругленные и др. фрезы. С помощью режущих инструментов обработка седел производится существенно быстрее и экономичнее, чем с помощью шлифовальных инструментов, требующих отдельный шлифовальный камень для каждого угла.

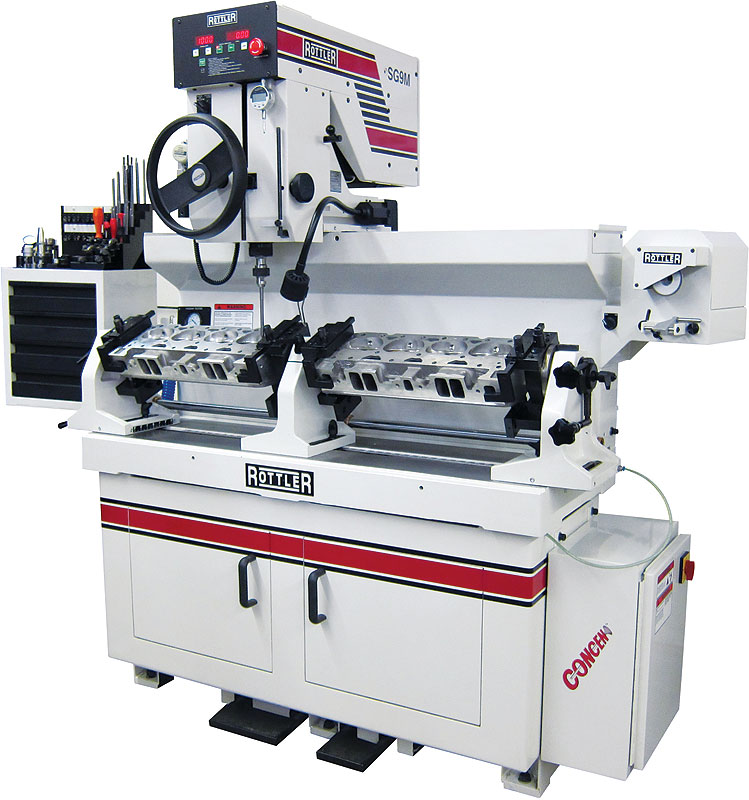

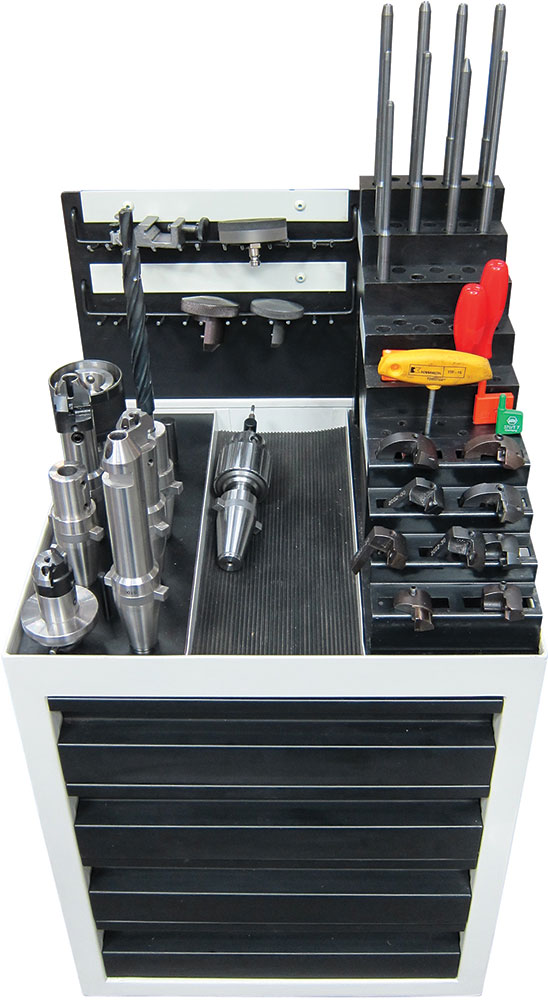

• Шкаф для инструментов - три выдвижных ящика и верхняя полка позволяют удобно хранить все необходимые инструменты Rottler.
  Встроенный вакуумный тестер для быстрой проверки седел клапана без снятия головки блока цилиндров со станка.
• Поворотное устройство на 360 градусов - позволяет быструю установку заготовки и легкий доступ ко всем ее частям. Быстрое выравнивание головки блока цилиндров при помощи специальной функции тонкой подстройки. Устройство прочно фиксируется на столе и обеспечивает отсутствие вибрации и высокоточное центрирование при помощи ножной педали. Передвижение устройства при помощи пневмопривода осуществляется быстро и просто.
• Основание из твердого сплава - станина с толстыми тяжелыми чугунными стенками обеспечивает высокоточную обработку седел клапанов без малейшей вибрации. Станина в нижней части смещена к тыльной стороне станка для более безопасной эксплуатации. Углубление для ног обеспечивает более удобное обслуживание станка.
• Облегченная шпиндельная головка - станок SG9MTS оснащен легкой шпиндельной головкой, обеспечивающей быстрое и точное центрирование для максимальной соосности. Также имеется в наличии шпиндельная головка для обработки седел клапанов большого диаметра.
• Центрирование шпинделя - пневматическая система, управляемая компьютером, позволяет правильно установить шпиндель в вертикальной плоскости, чтобы центрирующее устройствоUNIPILOT легко входило в направляющую втулку клапана.
• Скорость вращения шпинделя регулируется в диапазоне от 40 до 400 об./мин. - плавное изменение скорости вращения шпинделя позволяет выполнять различные операции на станке. Сенсорные клавиши и цифровой дисплей удобны в эксплуатации.
• Электронный уровень - устройство цифровой индикации гарантирует быструю и точную настройку.
Регулируемый ограничитель глубины
• Наклон 15 градусов - шпиндель наклоняется на 15 градусов от вертикали во все стороны, что позволяет легко настроить его для обработки любых наклонных клапанов головок блока цилиндров. Гарантирует расточку седел на одинаковую глубину, что является необходимым условием для современных двигателей с компьютерным управлением.
• Гайка шпинделя - запатентованная система со стопорной гайкой позволяет осуществлять автоматическую затяжку инструментов в шпинделе. Во время работы крепление не ослабевает. Одним движением руки инструмент приподнимается, и гайка шпинделя автоматически затягивается, чтобы вынуть инструмент, достаточно ослабить гайку.
• Шпиндель большого диаметра - шпиндель диаметром 3,150 дюймов (80 мм) для тяжелых режимов эксплуатации гарантирует отсутствие вибрации при обработке. Внешние опорные подшипники шпинделя регулируются по всей длине опорной поверхности, также как прецизионный выдвижной шпиндель, гарантируя десятилетия безукоризненной работы.

SG9MTS видео 1


SG9MTS видео 2

Скорость вращения шпинделя плавно регулируется в зависимости от выполняемой операции. Сенсорные клавиши и цифровой дисплей удобны в эксплуатации.

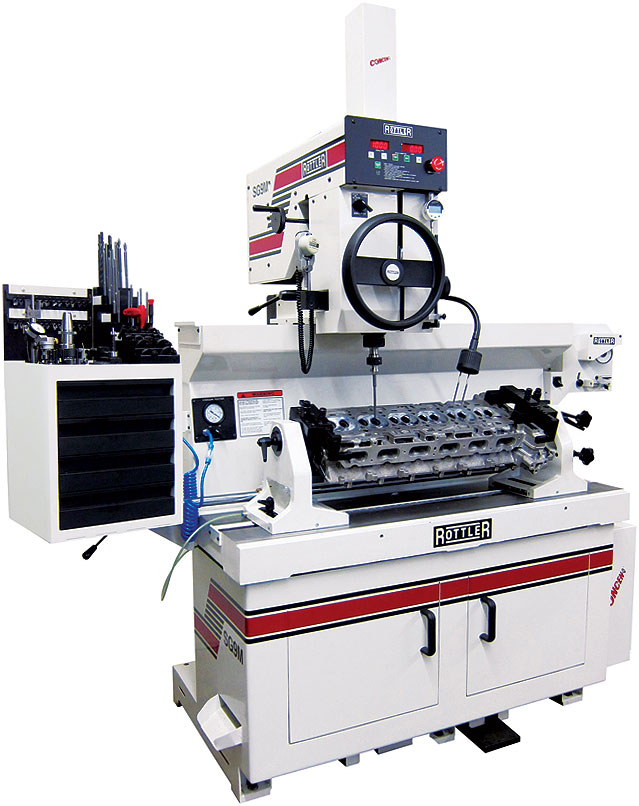

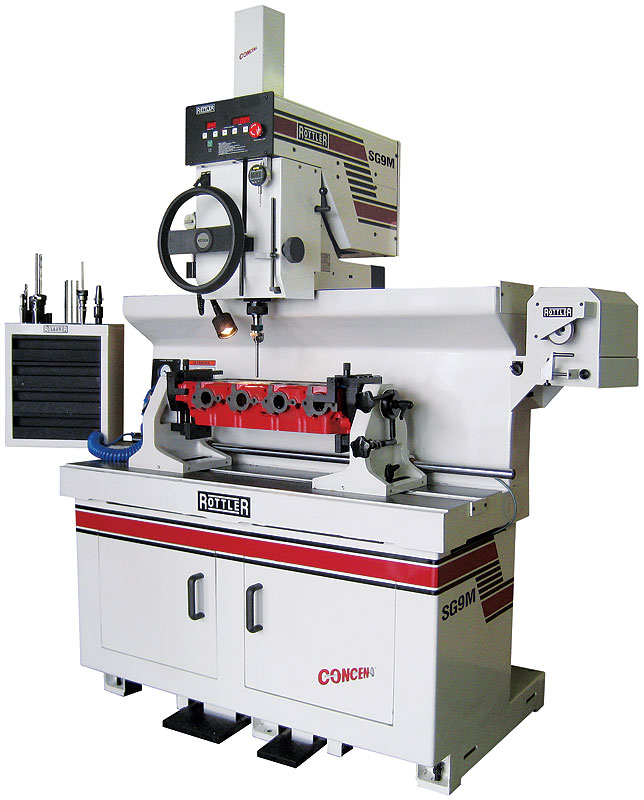

Для более подробной информации: См. брошюру, посвященную модели SG9М, или позвоните по телефону: +1 (253) 872-7050

Станки на изображениях могут содержать опциональное оснащение

Диаметр седла клапана	14-80 мм
Длинна головки цилиндра ( с креплением поворот на 360 градусов)	1120 мм
Ширина головки цилиндра (с креплением поворот на 360 градусов)	304 мм
Высота головки цилиндра (с креплением поворот на 360 градусов)	150 мм
Диаметр шпинделя	80 мм
Конус шпинделя	R30 Быстрая замена с автоматическим креплением
Скорость вращения шпинделя (диапазон)	40-870 об/мин
Мощность двигателя шпинделя	1.5 Квт
Ход шпинделя/ вертикальный	200 мм
Ход головки / горизонтальный	1105 мм
Ход головки / вперёд/назад	78 мм
Передвижения крепежа вперёд/назад с зажимом	115 мм
Наклон головки (обе стороны)	15 градусов
Расстояние от стола до шпинделя	495 мм
Требования к электрооборудованию	208-240 Вт, 15 A, 60 Гц, 1 Фаза
Требования к сжатому воздуху (давление)	6 бар
Размеры станка	991 мм Д x 1524 мм Ш x 2184 мм В
Габаритные размеры станка	991 мм Д x 1499 мм Ш x 2108 мм В
Вес с упаковкой	1227 кг
Код цвета краски	RAL9002 (Grey White)
Длинна головки цилиндра (с Параллелями)	Неограниченна
Ширина головки цилиндра (с Параллелями)	406 мм
Высота головки цилиндра (с Параллелями)	125 мм
Максимальное расстояние от Параллелей до шпинделя	338 мм
Требования к сжатому воздуху (использование)	I/мин
